Avalon A10 系列算力板维修指南

本算力板维修指南适用于 Avalon Miner A1066、A1066pro、A1026、A1046、A1047 等型号。

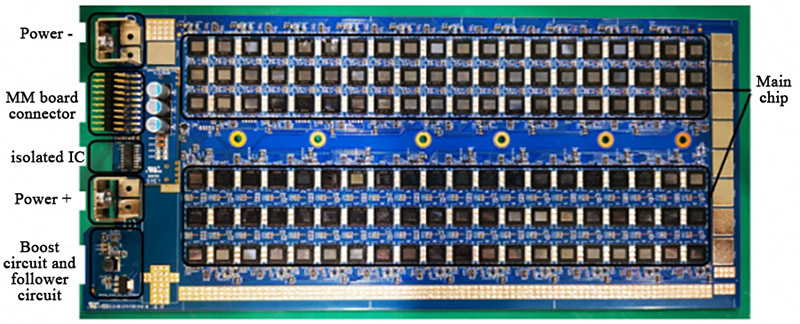

A10 系列算力板 介绍：

1. 电源正负极；

2. 通信接口：与 MM 板通信；

3. 主芯片：ASIC 芯片；

4. 隔离芯片单元；

5. 升压与跟随电路。

A10 系列算力板测试治具 接口介绍：

1. 连接算力板电源正负极；

2. 连接算力板数据线；

3. 建议安装治具底板（绝缘）；

4. 带测试脚本程序的 MM 板；

5. 可调电源接口线；

6. USB 转串口，将 USB 连接到电脑，通过串口调试工具读取算力板测试信息。

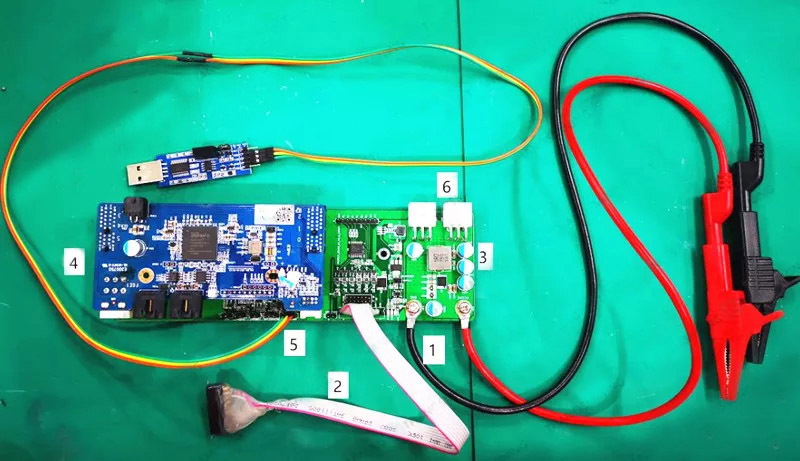

测试治具连接方式：

1. 电源一次侧电路的供电接口，其中黑色为主输出负极，红色为主输出正极；

2. 算力板主电路供电负极接口；

3. 算力板主电路供电正极接口；

4. 算力板数据协议接口；

5. USB 转串口，接口定义如下：

6. 供电 12VSB 与 IIC 接口（2*4 接口）。

算力板测试方法：

①根据测试治具指示灯的状态判断算力板状态，确定是否需要维修；

· 绿灯表示算力板正常，无需维修。

· 红灯表示算力板异常，需要维修。

②将串口调试工具连接到电脑屏幕，判断算力板是否存在问题；

首先设置串口软件调试参数：其中波特率设为 115200，数据位为 8，停止位为 1。

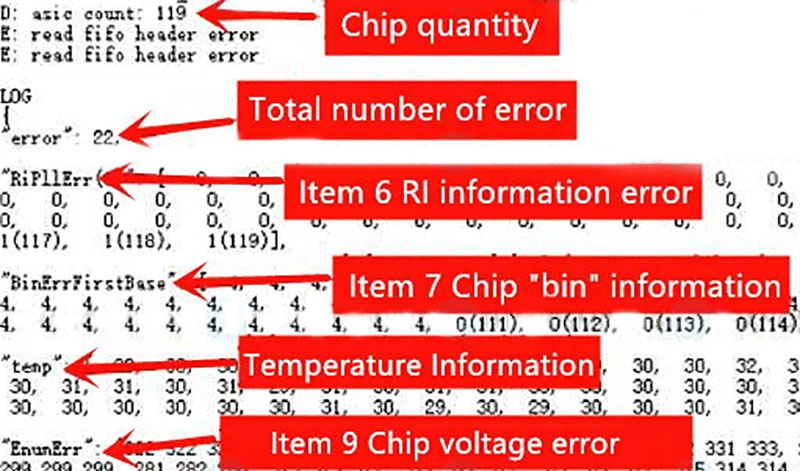

通过串口调试工具在电脑上查看算力板运行的 LOG 信息，如下图所示：

其中 ASIC 数量为 120 颗芯片，测试治具亮红灯，说明测试电路未工作，需要维修。此外，上图中第 9 项 + 第 7 项 + 第 6 项 = 共 22 项，说明这三项指标存在问题，需要检查并维修。

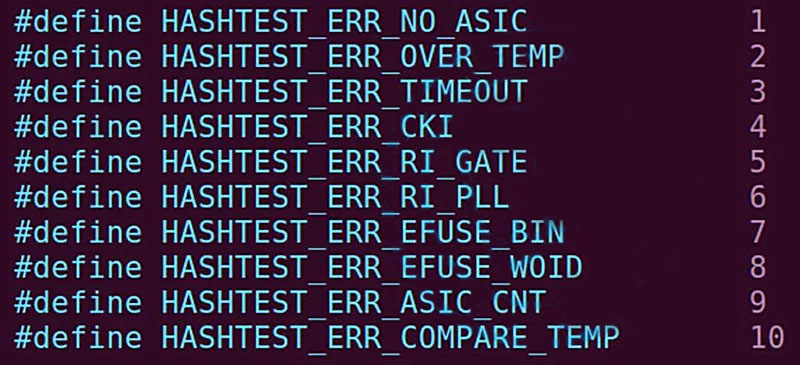

下图为错误代码对照表：

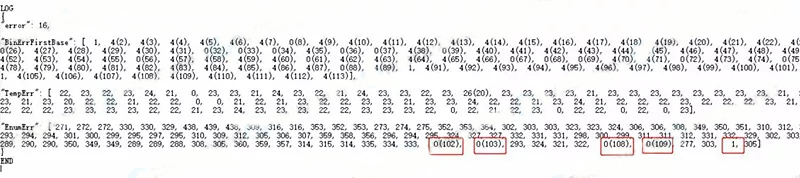

错误代码说明：

软件能够扫描到芯片，但如果芯片未工作，电压项会显示 0，且每个电压值后会出现逗号。

如果软件未扫描到芯片电压值，软件会自动填 0。维修时需重点检查出现 0 的位置附近的芯片。很可能是该 0 位置或相邻芯片未工作。

算力板电压测试：

首先测试算力板上电源的阻抗，阻值如下表所示。如果存在短路，需检查电路各部分是否有烧毁或焊锡短路。阻抗测试完成后进行上电测试，检测整块算力板的供电电压。测试位置与测试电压值如下：

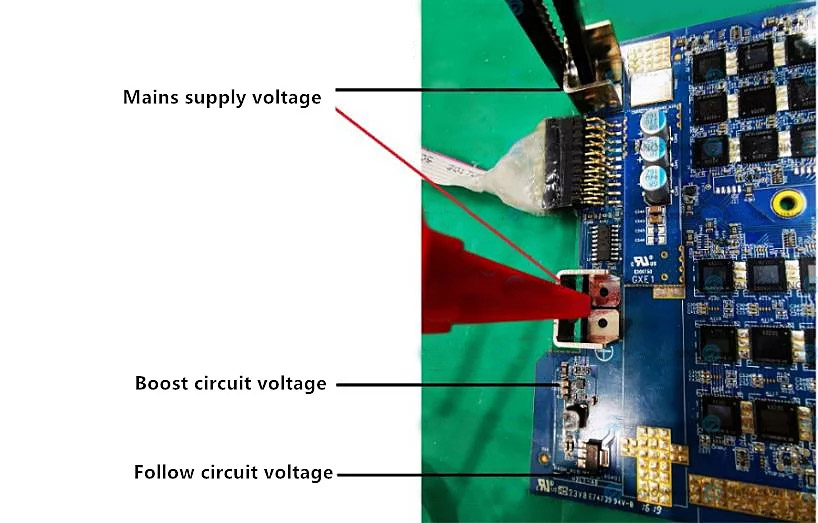

实测位置与电压值如下：

ASIC 芯片检测：

如果电压测试通过，则需测试算力板的 ASIC 芯片。以 A10 算力板为例；算力板上有 40 组芯片串联，每组芯片由 3 颗芯片并联组成，每颗芯片包含三路供电和 4 组信号：Vcore、VTOP 和 VDDIO，信号为：CKin、Cin、Rin、Din 以及 CKout、Cout、Rout、Dout。

每组芯片由三颗芯片并联组成。每组芯片的 VDDIO 和 VTOP 分别由 1.8V-LDO 和 0.75V-LDO 供电。此外，每组芯片旁边都有 VDDIO 和 VTOP 测试点，可测试电压值。

如下所示：

信号测试：

当算力板出现问题时，需要测试芯片的信号以及供电 IO 和 TOP。这是因为算力板上各芯片的信号是串联的，每颗芯片的信号为 CK、C、R、D，且每颗芯片都需要测试输出信号。

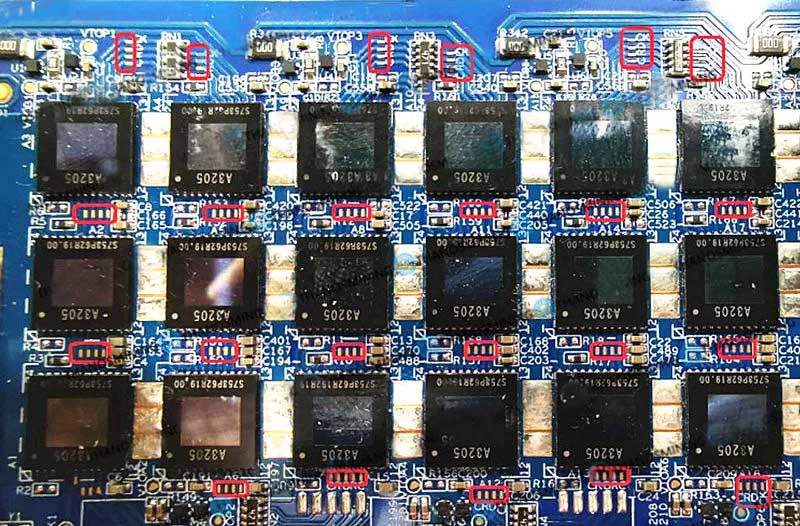

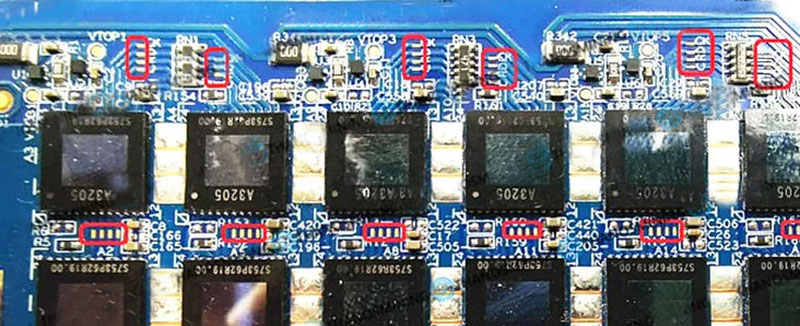

放大后的算力板如下图所示，其中红框为 ASIC 芯片的测试点：

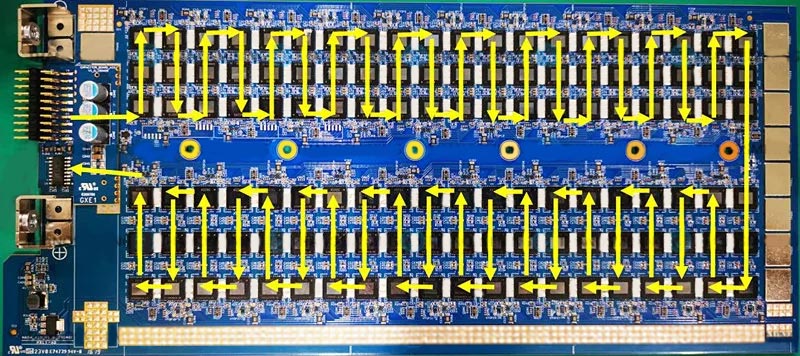

Avalon 算力板信号传输方向说明：

每组信号包含四个信号测试点，分别为 CK、D、R、C；

CK：芯片工作时钟，频率为 25MHz；

D：芯片的数据传输信号；

R：芯片的复位引脚；

C：芯片的传输时钟信号。

用示波器测试波形以判断芯片是否异常：

示波器设置为 AC 档；幅度设为 1.00V/div；频率设为 500ns/div。

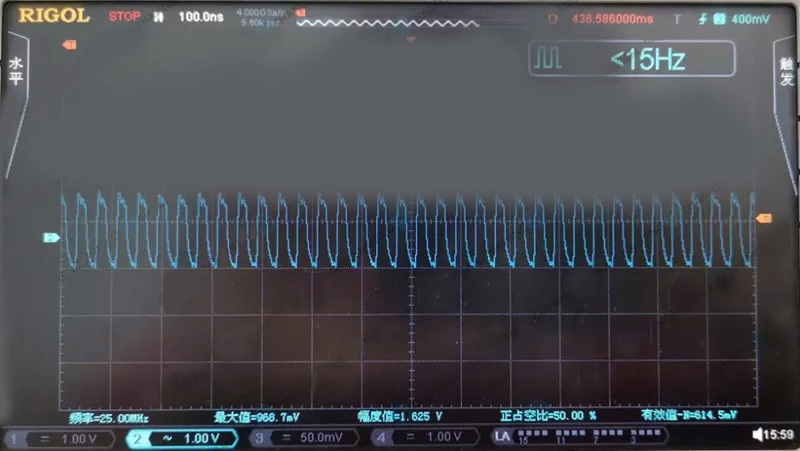

CK 信号的波形，频率为 25MHz，幅度为 1.5V-1.8V；

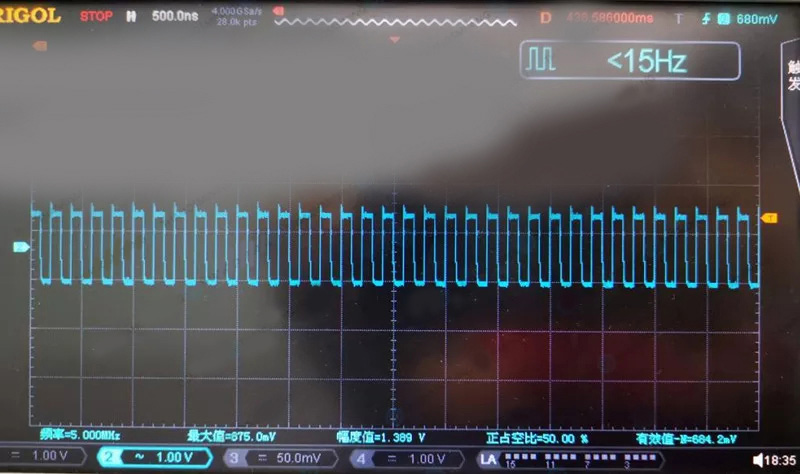

C 信号的波形，频率为 5MHz，幅度为 1.5V-1.8V；

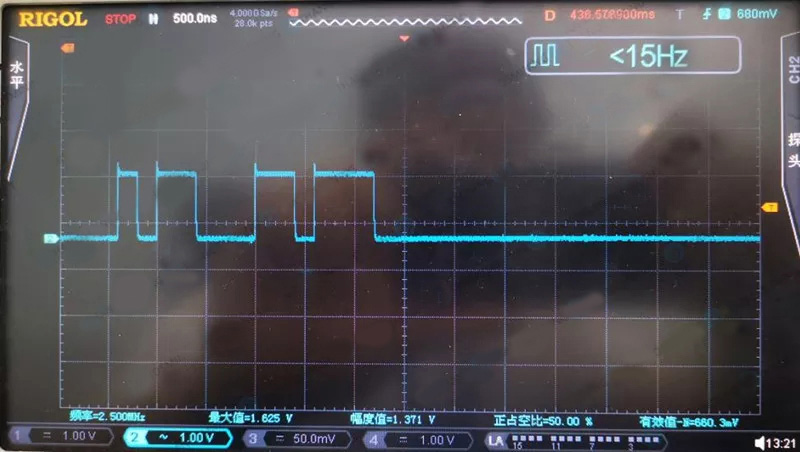

D 信号的波形，幅度为 1.5V-1.8V

对于波形异常的芯片，请使用 Fluke 万用表测试其电压和阻值。确认 ASIC 芯片损坏后，请自行更换损坏的 ASIC 芯片。
