最新 Antminer 电源线与 ANTPDU 使用说明

随着 Antminer 算力的提升，功耗也在不断增大。尤其是 S21 系列矿机，普通 PDU 和电源线已无法承受其功率。因此需要使用专用插头/插座和专用 PDU，以满足 Antminer 的高功率需求。

重要提示：

为了您的安全，请安全用电。请勿在通电状态下插拔电源线！如需将矿机下架，请先关闭 PDU 设备，再插拔电源线。

I. Antminer 专用接口 & ANTPDU 介绍

1. Antminer 专用接口

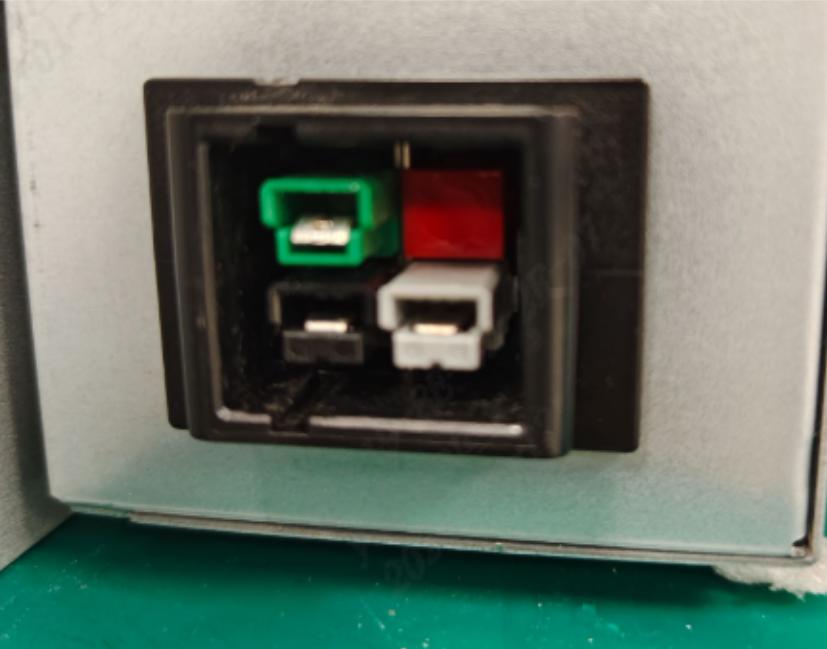

a. Antminer P14 专用接口（图 1-1），适配 Antminer P13 插头，适用于 S21、S19J XP。

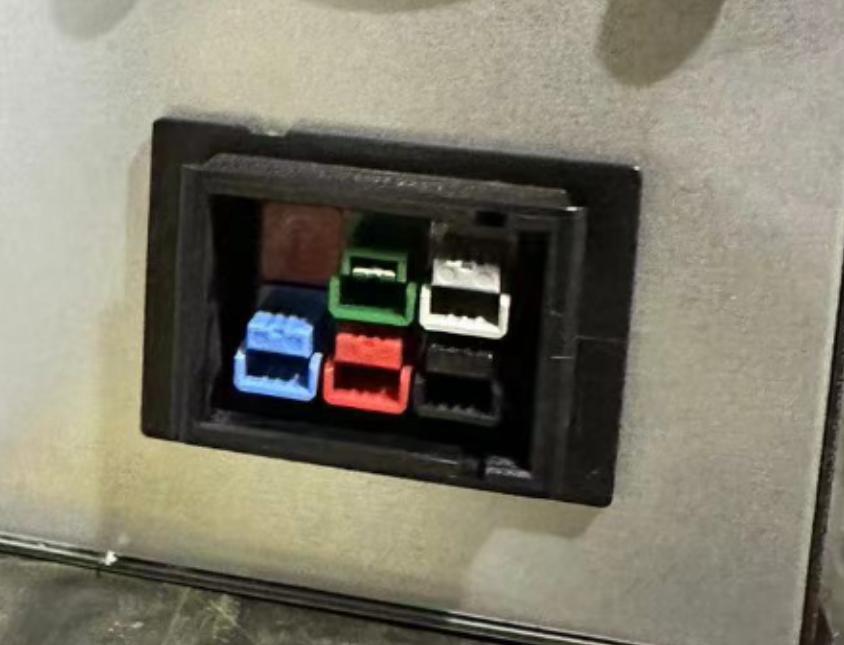

b. Antminer P34 专用接口（图 1-2），适配 Antminer P33 插头，配合 T21 使用。

图 1-1

图 1-2

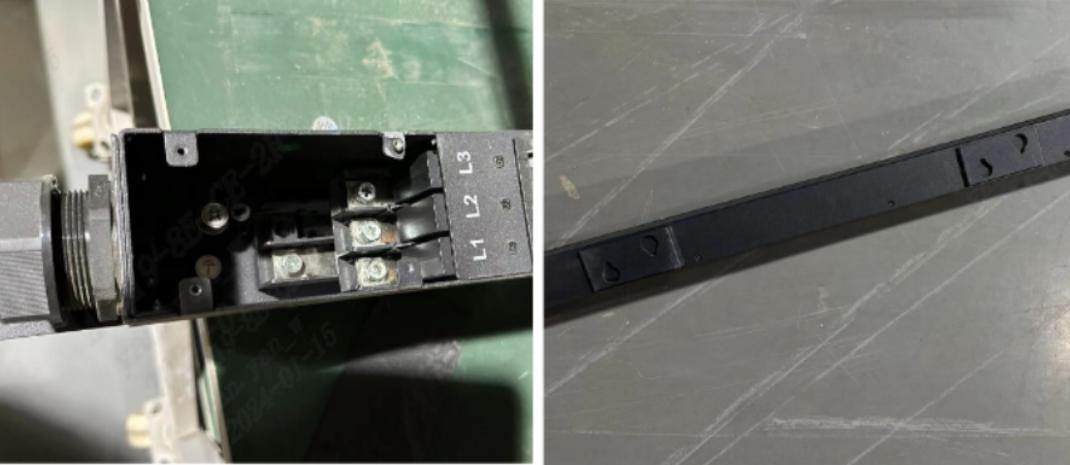

2. Bitmain 专用 ANTPDU PW12V1 PDU

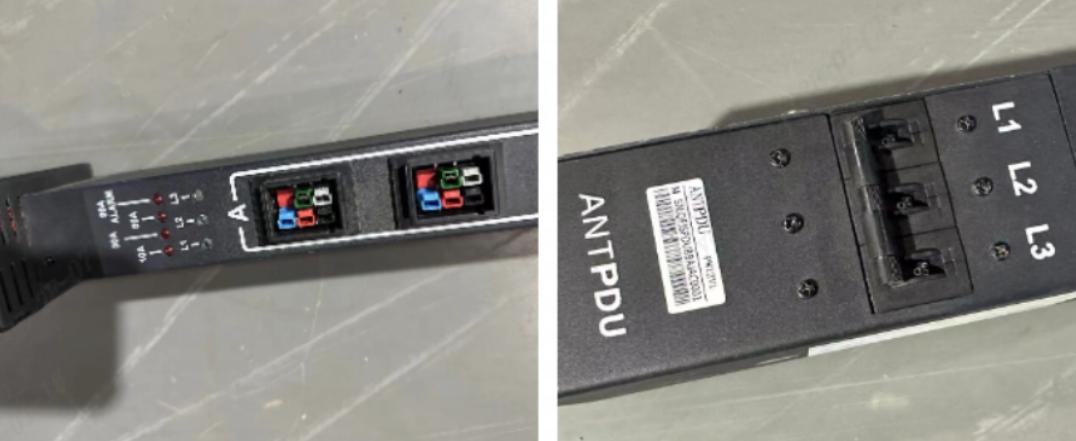

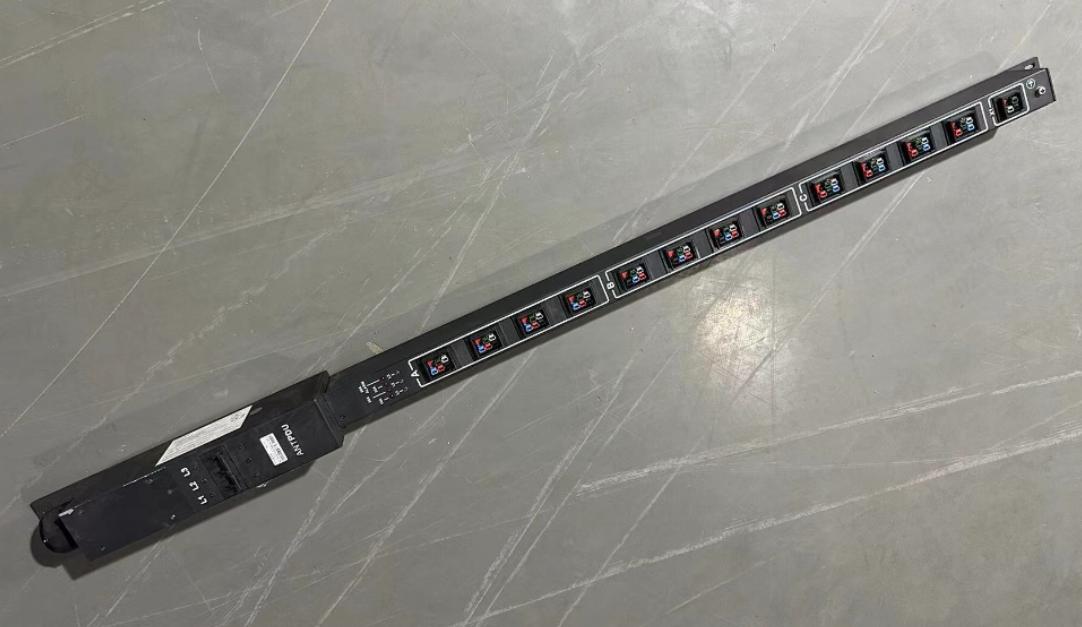

ANTPDU PW12V1 PDU 兼容单相/三相供电，也支持老型号（需专用电源线配合）。详情如下图所示：

II. 哪些型号采用新接口，以及如何选择电源线？

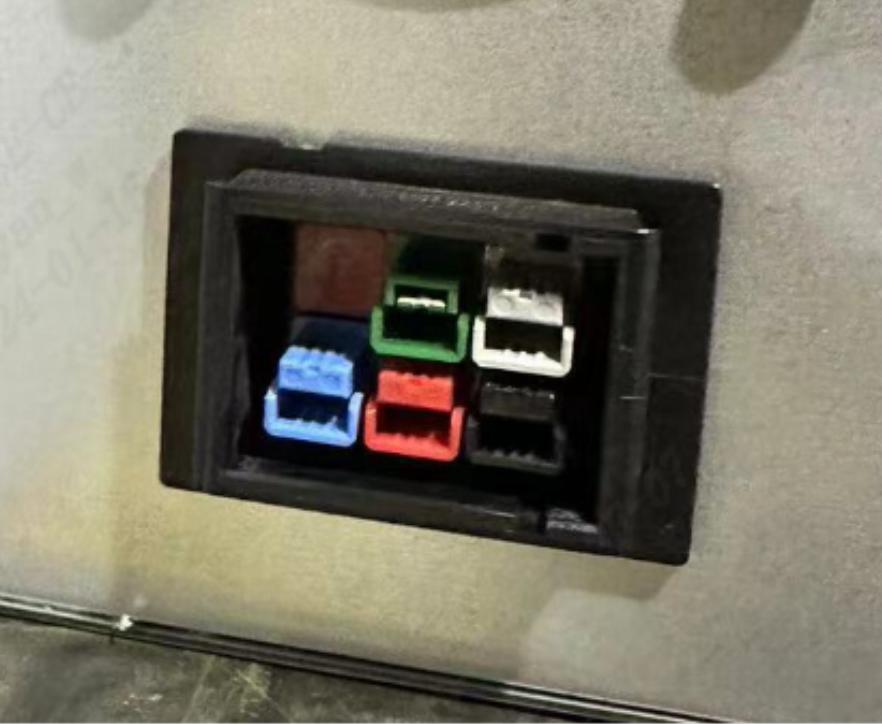

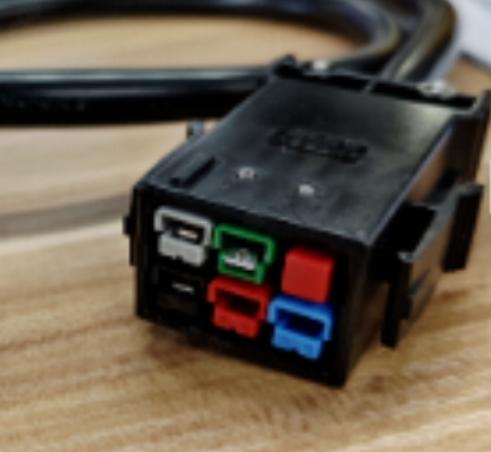

1. T21 矿机采用新开发的 P34 专用接口（图 2-1），对应 P33 插头（图 2-2）；

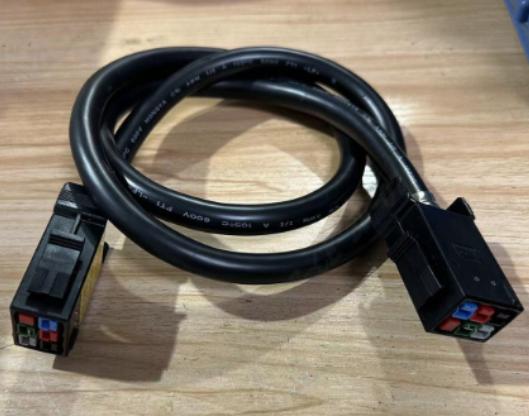

T21 矿机随机附带一根 P33-P33 专用电源线（图 2-3），长度 1.2m，适配专用 ANTPDU PW12V1 PDU（图 2-4）。

图 2-1

图 2-2

图 2-3

图 2-4

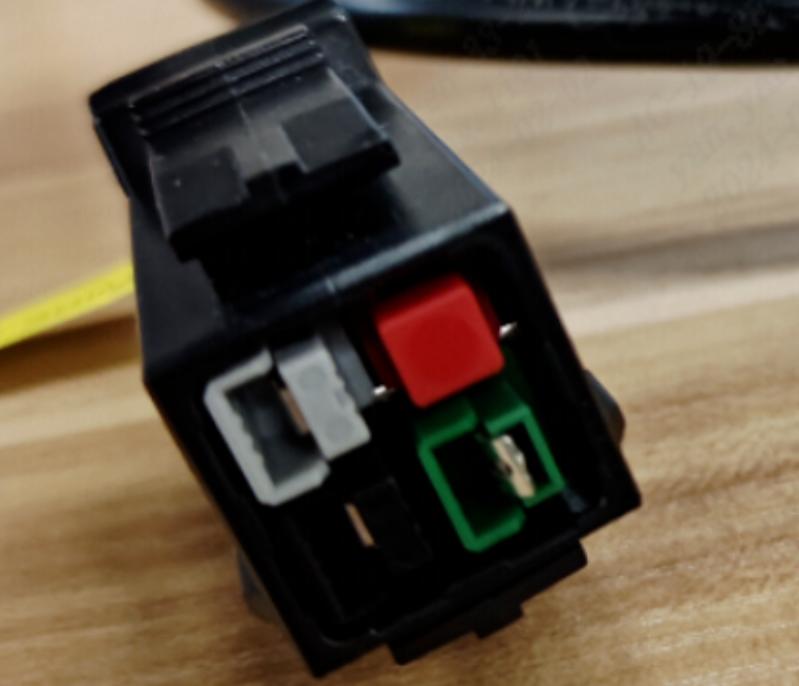

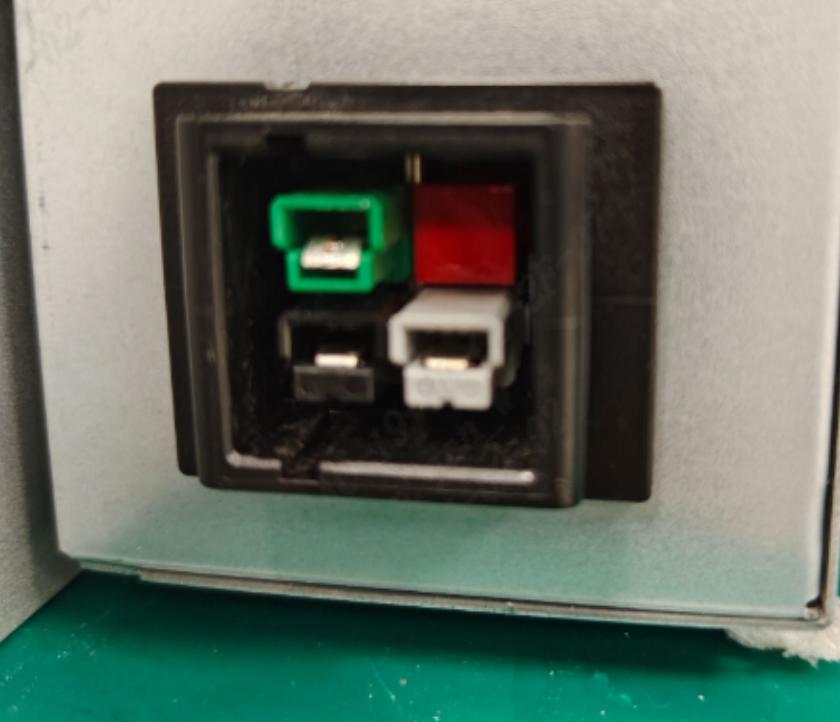

2. Antminer S21 和 S19j XP 采用 P14 专用插座（图 2-5），适配 P13 插头（图 2-6）；

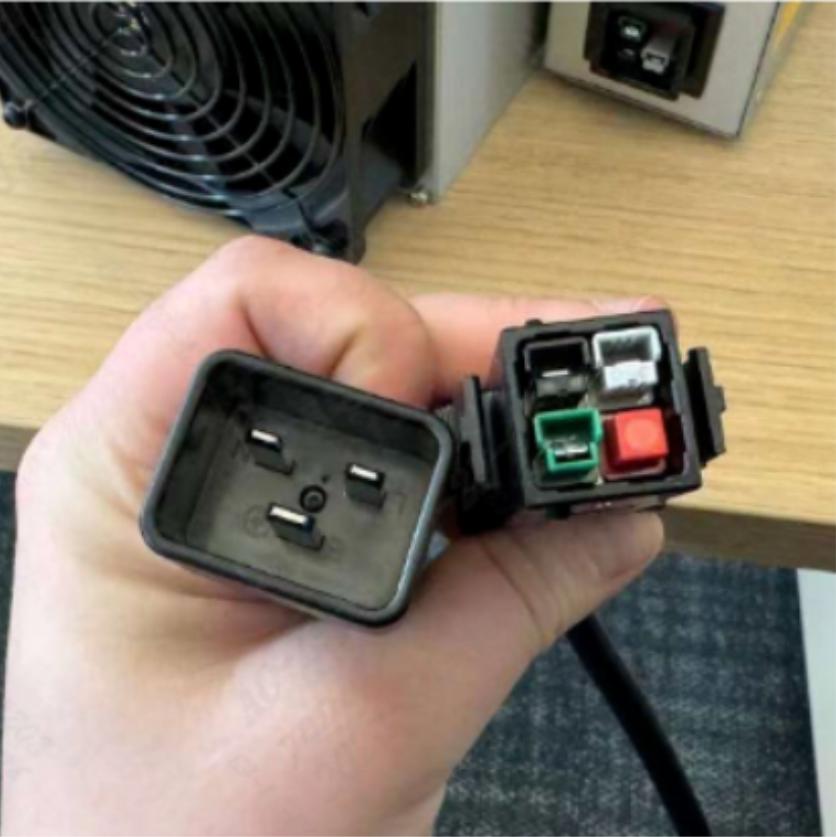

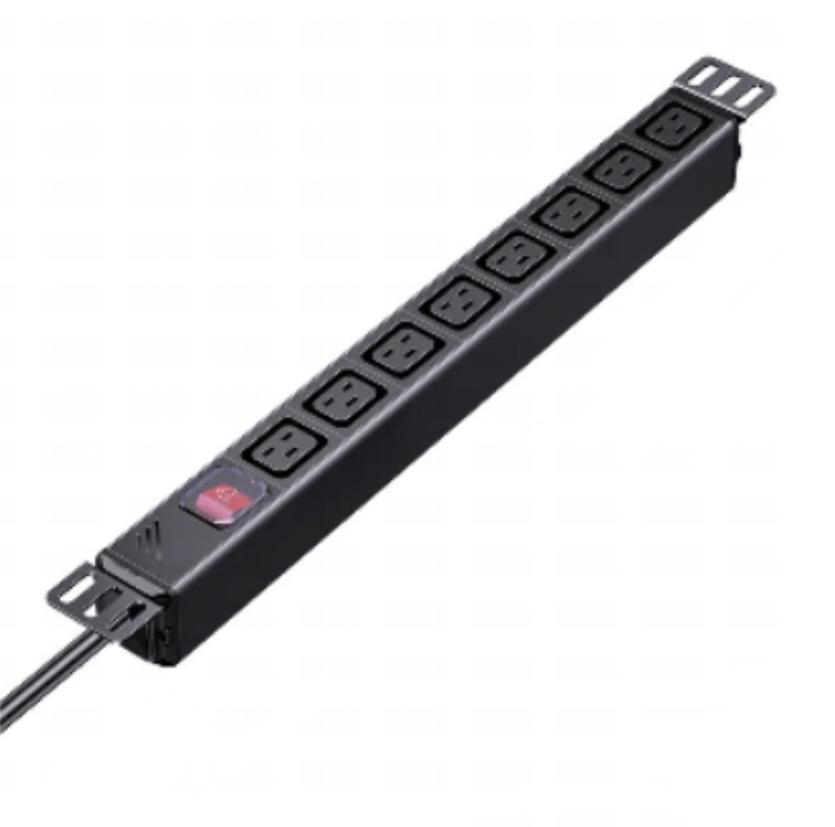

Antminer S21 和 S19j XP 均随机配备专用 C20-P13 电源线（图 2-7），长度 1.2m，适配当前主流的 C19 接口 PDU（图 2-8），可在大多数老矿场直接使用，无需改造。

图 2-5

图 2-6

图 2-7

图 2-8

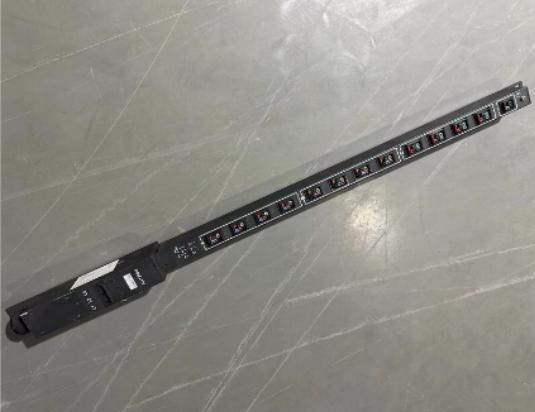

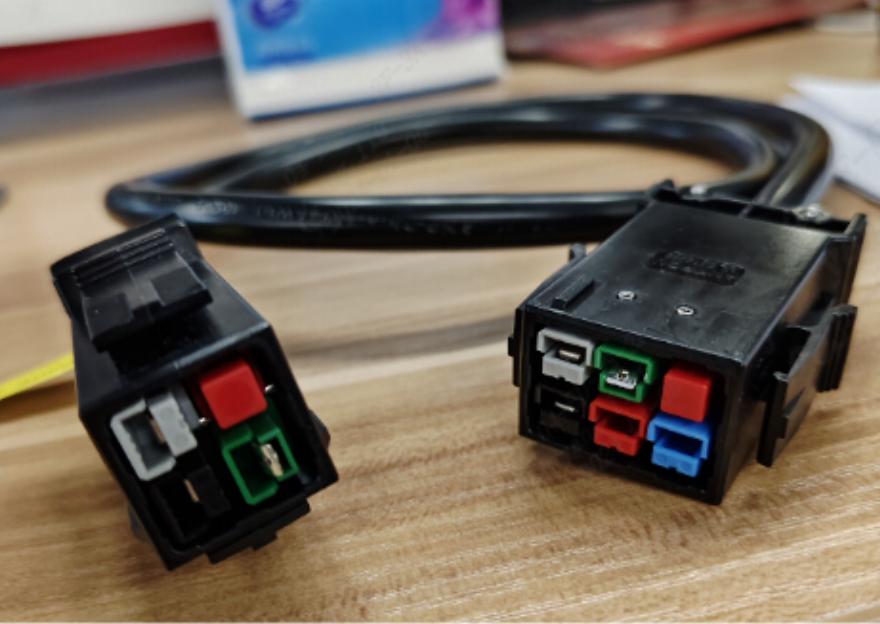

3. P33-P13 电源线（见图 2-10）仅适用于 S19j XP 和 S21，需配合 ANTPDU PW12V1 PDU 使用（见图 2-9）。

注意：Antminer 默认配备 C20-P13 电源线，可联系销售购买 P33-P13 专用电源线.

图 2-9

图 2-10

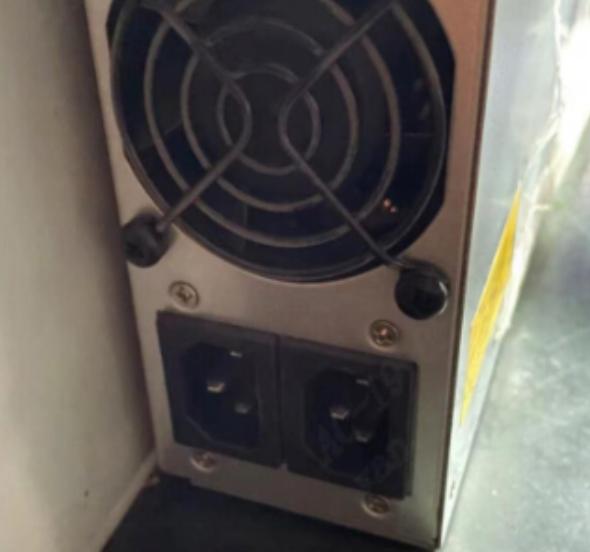

4. Antminer S19 系列老型号采用 C14 接口（图 2-11），适配 C13 插头。请注意，矿机不附带电源线，需另行购买。

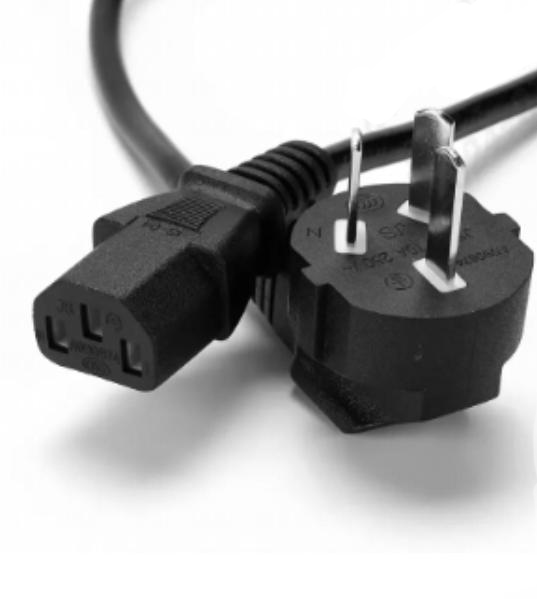

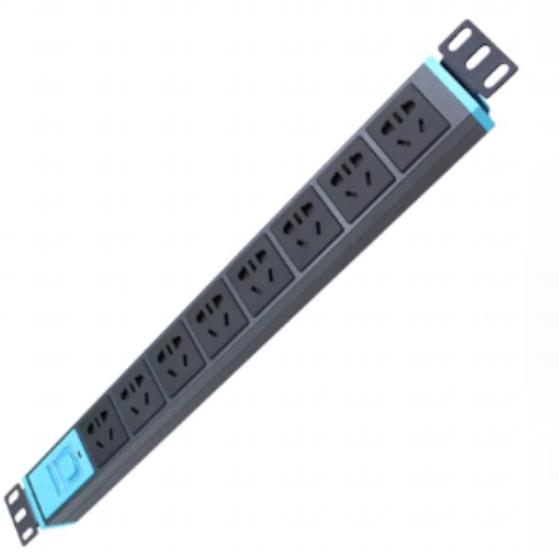

该接口为标准接口，国内一般配套国标 PDU（图 2-12）。购买电源线时一般带有产品后缀（C13）（图 2-13）。

注意：矿机有两个接口，每台矿机需要 2 根电源线。

图 2-11

图 2-12

图 2-13

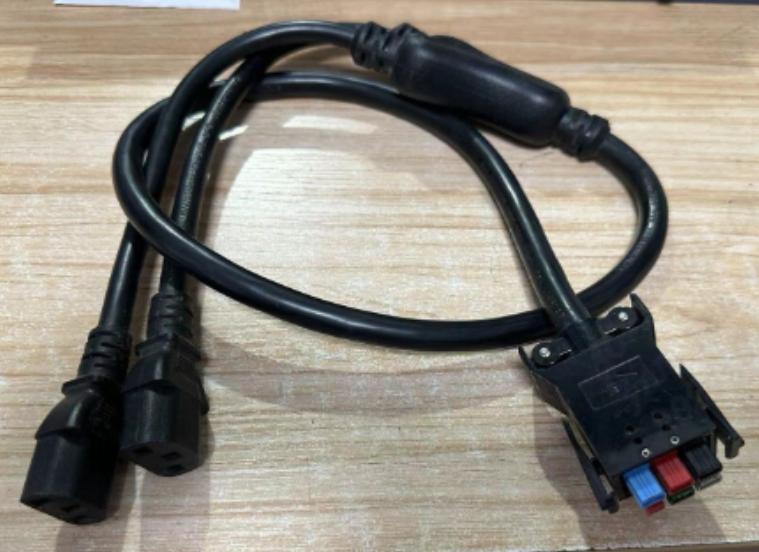

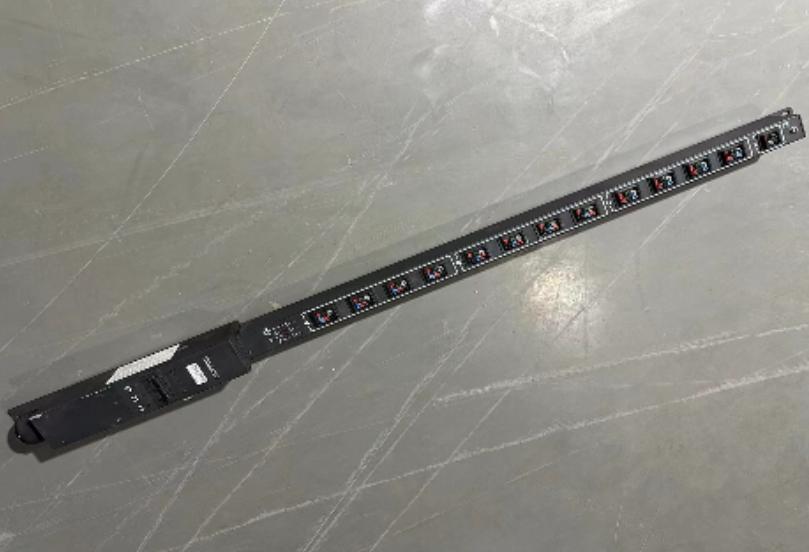

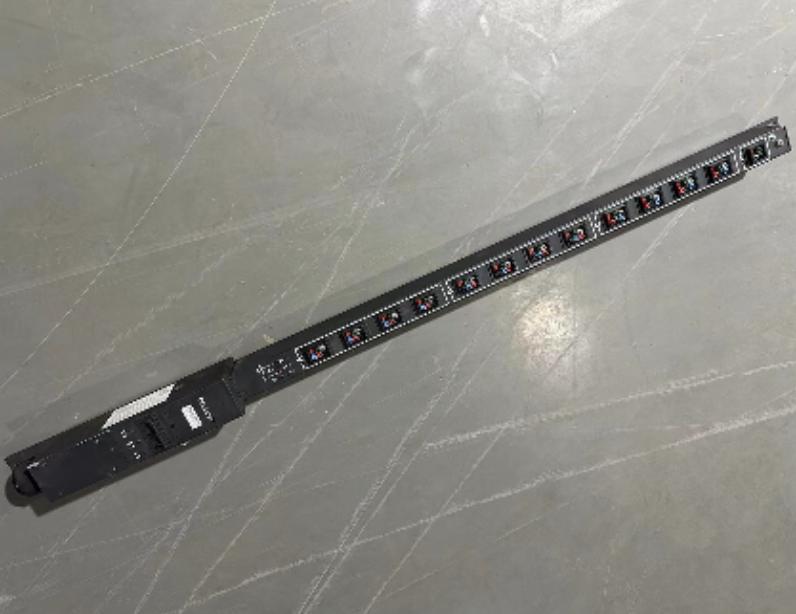

5. 如果您的 Antminer 使用 ANTPDU PW12V1 PDU（图 2-14），则需使用专用 P33-C13*2 电源线进行适配（图 2-15）。

注意：该线一分二，总长 1.2m，需另行购买。

图 2-14

图 2-15
